Control total de sus motores, desde un solo punto.
VMS Energy diseña, suministra e instala CCM industriales: tipos fijo, enchufable y drawout; Forms 1 a 4b; arrancadores DOL, soft-starter y VFD; comunicación Modbus, Profibus, EtherNet/IP y PROFINET. La normativa aplicable se define según los requisitos específicos de cada proyecto.
Un motor parado cuesta más que el CCM que lo protege.
En instalaciones industriales con decenas o centenares de motores dispersos, la gestión individual de arrancadores, protecciones y cableado de control genera costos de mantenimiento elevados, tiempos de diagnóstico largos y riesgos de arco eléctrico para el personal. Cuando un motor de proceso crítico falla sin protección coordinada, el impacto no se limita al equipo: arrastra líneas completas de producción.
Un CCM industrial bien especificado según IEC 61439 centraliza el control, estandariza las protecciones, facilita el acceso seguro para mantenimiento y habilita la integración con el sistema de control de la planta — transformando la gestión reactiva de averías en mantenimiento predictivo con visibilidad en tiempo real.
VMS Energy tiene 18 años de experiencia en proyectos EPC eléctricos en México: Oil & Gas, generación de energía, manufactura y minería. Diseñamos el CCM desde la ingeniería de detalle hasta el comisionamiento y las pruebas FAT/SAT, con coordinación completa de protecciones y análisis de arco eléctrico NFPA 70E.
Formas de separación IEC 61439-2
La forma de separación define el nivel de aislamiento interno entre barras, unidades funcionales y terminales. Determina la seguridad durante el mantenimiento y el costo del tablero.
Sin separación interna
Barras de distribución, unidades funcionales y terminales de cable en un compartimento común. Cualquier intervención requiere cortar la alimentación general del CCM.
Uso: instalaciones auxiliares de baja criticidad, bombas de servicio, ventilación general.Barras separadas de las UF
Las barras principales están aisladas de las unidades funcionales por barreras. Form 2a: sin separación entre UF adyacentes. Form 2b: con separación entre cada UF.
Uso: industria de alimentos y bebidas, HVAC, plantas de tratamiento de agua.Terminales de cable separados de las barras
Añade separación entre terminales externos y las barras de distribución. Form 3b incluye además separación entre unidades funcionales adyacentes. El más especificado en manufactura media.
Uso: manufactura automotriz, minería, subestaciones de distribución industrial.Separación total — máxima seguridad
Barras, unidades funcionales y terminales en compartimentos completamente independientes. Form 4b: terminales en compartimento separado de la UF — permite retiro en caliente (drawout).
Uso: Oil & Gas, generación de energía, plantas petroquímicas — mantenimiento sin paro de producción.Tipos constructivos de CCM
Cada tipo constructivo define el mecanismo de extracción y el nivel de continuidad operativa que puede garantizar durante el mantenimiento.
CCM tipo fijo
Las unidades funcionales están cableadas directamente al gabinete. El retiro de cualquier módulo requiere cortar la alimentación del bus principal o del cubículo afectado. Es la opción de menor costo inicial y mayor simplicidad constructiva.
- Forms disponibles: 1, 2a/2b, 3a/3b.
- Arrancadores típicos: DOL hasta 75 kW, estrella-triángulo hasta 200 kW.
- Mantenimiento requiere paro del proceso o uso de seccionadores de by-pass.
- Adecuado cuando los motores controlados son de proceso no crítico o cuentan con redundancia.
- Marcas integradas: ABB, Schneider Electric, Eaton.
| Parámetro | Valor típico |
|---|---|
| Tensión nominal | 208 V a 15 kV (BT: 400/480 V) |
| Corriente de cortocircuito (Icc) | hasta 85 kA @ 480 V (con limitador) |
| Grado de protección | IP31 a IP54 según ambiente |
| Temperatura de operación | -5 °C a +55 °C (estándar) |
| Altitud máxima sin derating | 1 000 m.s.n.m. (IEC 61439) |
CCM tipo enchufable (plug-in)
Las unidades funcionales se conectan al bus mediante contactos enchufables. Se pueden extraer sin herramientas especiales y sin cortar el bus principal — aunque el cubículo permanece bajo tensión durante la extracción. Combina economía y flexibilidad de mantenimiento.
- Forms disponibles: 2b, 3a/3b, 4a.
- Arrancadores típicos: DOL, Y-Δ, soft-starter hasta 630 kW, VFD hasta 400 kW integrado.
- Extracción de módulos en segundos sin cortar el bus — ideal para arranques frecuentes de módulos de repuesto.
- El personal debe usar EPP de arco eléctrico (NFPA 70E Cal/cm² según estudio) durante la extracción.
- Marcas integradas: Siemens SIRIUS, ABB MNS, Schneider Prisma.
| Parámetro | Valor típico |
|---|---|
| Ancho de cubículo estándar | 600 mm, 800 mm o 1 000 mm |
| Altura de unidad funcional | 1U (50 mm) a 12U (600 mm) |
| Número de UF por columna | hasta 24 UF de 1U en columna de 2 000 mm |
| Bus de tierra | continuo a lo largo de toda la estructura |
| Protocolo de comunicación | Modbus RTU/TCP, EtherNet/IP, DeviceNet |
CCM tipo drawout (extraíble de carro)
Cada unidad funcional está montada en un carro extraíble con tres posiciones de operación: Conectado (operación normal), Prueba (circuito de control activo, potencia desconectada) y Desconectado (carro fuera del cubículo). Permite mantenimiento completo sin interrumpir el resto del CCM.
- Form 4b exclusivamente — máxima separación entre barras, UF y terminales.
- Posición de prueba permite verificar lógica de control sin energizar el motor.
- Bloqueos mecánicos y eléctricos (interlock) impiden insertar el carro en posición incorrecta.
- VFD drawout con filtro de armónicos integrado: cumple IEEE 519 (THDi < 5%).
- Marcas integradas: Siemens SIVACON S8, ABB MNS iS, Rockwell Allen-Bradley IEC.
| Posición | Potencia | Control | Uso |
|---|---|---|---|
| Conectado | ✓ Activa | ✓ Activo | Operación normal |
| Prueba | ✗ Desconectada | ✓ Activo | Verificación de lógica, PLC, HMI |
| Desconectado | ✗ Desconectada | ✗ Desconectado | Mantenimiento mayor, sustitución |
Selección de arrancadores de motor
La elección del arrancador impacta directamente en la corriente de arranque, el par disponible, la eficiencia energética y la vida útil de la instalación eléctrica.
Arranque directo a línea
Aplica tensión nominal al motor en un solo paso. Máximo par de arranque, máxima simplicidad. El impacto en la red es severo: la corriente de inrush puede llegar a 8×In y generar caídas de tensión que afectan otros equipos.
Estrella-triángulo
Arranca en estrella (tensión reducida al 58%), luego conmuta a triángulo a velocidad de régimen. El par y la corriente de arranque bajan al 33% del DOL. La conmutación genera un transitorio que puede superar el DOL si hay carga — requiere desacoplar la carga al arranque.
Arrancador suave electrónico
Control electrónico de la tensión de arranque mediante tiristores. Permite configurar la rampa de aceleración y la corriente límite. Ideal para bombas centrífugas, compresores y cargas con impacto mecánico. Incluye protecciones integradas de desequilibrio de fases y sobretemperatura.
Variador de frecuencia
Control total de velocidad, torque y frecuencia del motor. Por la ley de afinidad (P∝n³), una reducción del 20% en velocidad en bombas y ventiladores reduce el consumo hasta un 49%. Corriente de arranque controlada ≤150% de In. Es la única solución cuando el proceso requiere velocidad variable.
Protocolos de comunicación industrial
Los CCM de VMS Energy se integran con el sistema de control de la planta mediante los principales protocolos industriales. La selección depende de la plataforma PLC/SCADA existente y de los requerimientos de determinismo.
El estándar universal
Modbus RTU sobre RS-485 es el protocolo más extendido en instalaciones industriales heredadas. Simple, robusto y compatible con la totalidad de PLCs y SCADA del mercado. Modbus TCP traslada el mismo marco de datos sobre Ethernet, eliminando la pasarela de protocolo.
Determinismo en plantas Siemens
Estándar IEC 61158 para redes de campo industriales. Determinista con ciclos de hasta 12 Mbps. Soporta hasta 126 nodos por segmento. Nativo en S7-300/400/1500 de Siemens. Cada CCM tiene un DP-Slave que reporta estado, corriente, defectos y comanda arranque/paro desde el PLC maestro.
Ecosistema Rockwell / Allen-Bradley
CIP (Common Industrial Protocol) sobre TCP/IP estándar. Permite compartir la misma infraestructura de red corporativa e industrial. Los dispositivos EtherNet/IP en el CCM son accesibles desde ControlLogix, CompactLogix y Studio 5000 sin configuración adicional de pasarelas.
Industrial Ethernet de alta velocidad
Evolución de Profibus sobre Ethernet estándar. Con IRT (Isochronous Real Time) alcanza ciclos deterministas de 1 ms — requerido para aplicaciones de control de movimiento y sincronización de motores. Integración nativa con TIA Portal y SINAMICS G120/G150.
Marco normativo de referencia
Las normas presentadas a continuación son de carácter informativo y representan el marco técnico más común en proyectos de CCM industrial. La normativa aplicable a cada proyecto — incluyendo estándares nacionales, requerimientos del cliente o de la autoridad competente — se determina y acuerda en la etapa de ingeniería básica conforme a los requisitos específicos del alcance contratado.
Proceso EPC de CCM con VMS Energy
Desde el levantamiento de carga hasta el comisionamiento y las pruebas FAT/SAT, VMS Energy gestiona el ciclo completo del CCM como contratista único.
Levantamiento de carga y definición de alcance
Inventario completo de motores (kW, tensión, factor de servicio, ciclo de trabajo), condiciones ambientales del cuarto eléctrico (temperatura, altitud, área clasificada ATEX), plataforma de control existente y requerimientos de continuidad operativa. Resultado: especificación técnica borrador del CCM.
Ingeniería de detalle: coordinación de protecciones y Arc Flash
Cálculo de cortocircuito simétrico y asimétrico en cada bus. Selección de MCCB, contactores, relevadores térmicos y guardamotores con coordinación Tipo 2 (IEC 60947-4-1). Estudio de arco eléctrico NFPA 70E: cálculo de energía incidente (cal/cm²) y determinación de categoría de PPE para cada cubículo.
Fabricación y pruebas FAT en fábrica
Fabricación del CCM en taller certificado. Pruebas de aceptación en fábrica (FAT) según IEC 61439: verificación de cableado punto a punto, prueba dieléctrica, medición de resistencia de aislamiento, verificación de secuencias de arranque con simulador de PLC, y revisión de etiquetas de arco eléctrico.
Instalación, comisionamiento y puesta en servicio
Montaje mecánico, conexión de alimentación y control, configuración de parámetros de arrancadores y variadores, integración con el protocolo de comunicación del cliente (Modbus, Profibus, EtherNet/IP, PROFINET) y verificación de comunicación con PLC/SCADA. Pruebas de arranque secuencial y verificación de señales de proceso.
Pruebas SAT y entrega de dossier técnico
Pruebas de aceptación en sitio (SAT) con el cliente: verificación de todas las funciones de control y protección bajo condiciones reales de operación. Entrega del dossier técnico completo: planos finales as-built, mantenimiento preventivo, repuestos críticos recomendados, informes de ensayo FAT/SAT y estudio de arco eléctrico.
Caso de referencia
Dos centros de control de motores para una central de turbogás de la CFE en la isla de Cozumel.

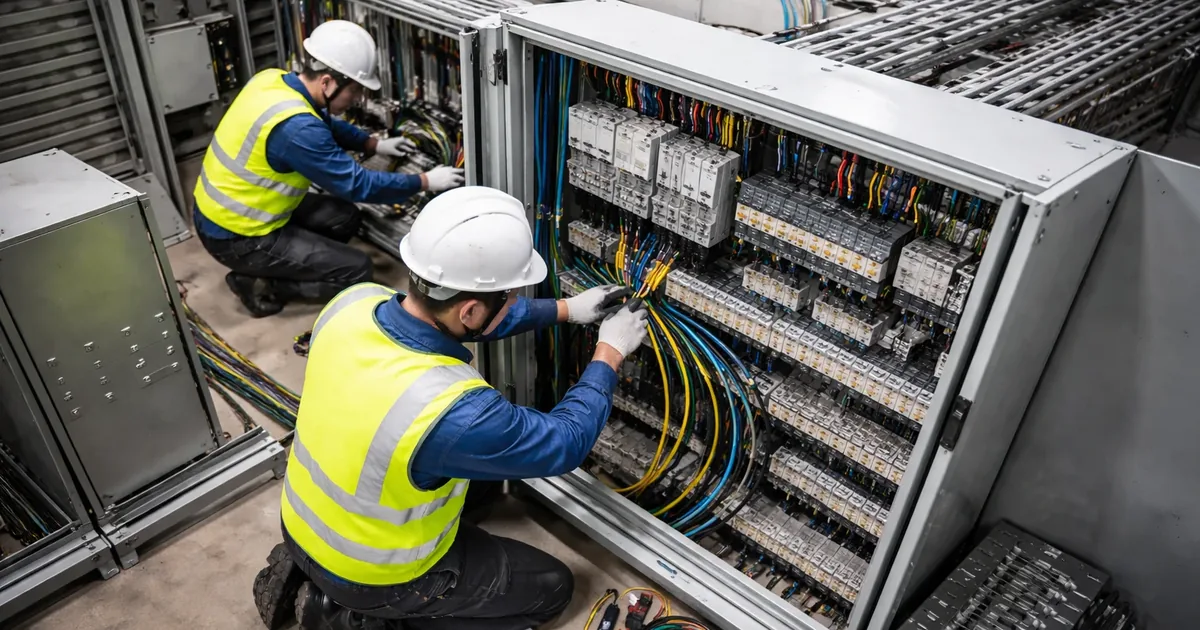

CTG Chankanaab — Centros de control de motores en CA y CD
VMS Energy diseñó, fabricó, suministró, instaló y puso en marcha dos centros de control de motores y tableros de distribución en baja tensión para la CTG Chankanaab, una central de turbogás de la CFE en la isla de Cozumel, Quintana Roo.
El sitio imponía alta humedad, espacio físico limitado y las normas y requerimientos específicos de CFE, con un plazo de suministro muy corto. La solución fueron dos sistemas —un centro de control de motores de 480 VAC y otro en corriente directa— diseñados y fabricados a la medida de ese entorno, esos pesos y esas dimensiones.
- Cliente
- CFE — central de turbogás Chankanaab, isla de Cozumel
- Alcance
- Ingeniería, fabricación, suministro, instalación y puesta en marcha
- Condicionantes
- Alta humedad, espacio físico limitado y plazo de suministro corto
Por qué VMS Energy para su CCM
No solo suministramos el tablero — gestionamos la ingeniería completa, la coordinación de protecciones y la integración con su sistema de control.
Ingeniería de detalle incluida
Cálculo de cortocircuito, coordinación Tipo 2 de protecciones y estudio de arco eléctrico NFPA 70E. No compramos un CCM de catálogo — lo diseñamos para su instalación específica.
Multi-protocolo y multi-marca
Integramos Modbus RTU/TCP, Profibus DP, EtherNet/IP y PROFINET. Trabajamos con ABB, Siemens, Schneider Electric, Eaton y Rockwell — sin atarnos a un solo fabricante.
18 años en industria pesada
Experiencia en Oil & Gas, generación de energía, minería, manufactura y alimentos y bebidas. Conocemos los requerimientos operativos y de seguridad de cada sector.
FAT / SAT y dossier completo
Entregamos el expediente técnico completo: pruebas en fábrica y en sitio, planos as-built, análisis de arco, listado de refacciones críticas y plan de mantenimiento preventivo.
Presencia nacional
Oficinas en Guadalajara y Ciudad del Carmen. Proyectos en todo México: Jalisco, CDMX, Veracruz, Tabasco, Campeche, Sonora, Nuevo León y Coahuila.
Mantenimiento preventivo y correctivo
Contratos de mantenimiento a largo plazo: termografía, verificación de conexiones, calibración de relevadores, actualización de firmware de VFDs y servicio de emergencia 24/7.
CCM industriales suministrados e instalados
Plataforma BALAM-A — Pemex
Campeche (offshore)
Suministro y pruebas FAT de un CCM y, en una intervención posterior, adecuación de ingeniería, instalación, interconexión, pruebas y puesta en operación de un arreglo en el CCM-02.
Plataformas BALAM-A y EK-A — Pemex
Campeche (offshore)
Pruebas de funcionamiento y puesta en operación de la protección de los arrancadores del CCM-1.
Pemex
Campeche (offshore)
Fabricación, suministro, pruebas eléctricas preoperatorias, puesta en marcha y pruebas de desempeño de un CCM de montaje removible: bus principal de 600 A y bus derivado de 30 A en 480 V, UL, con comunicación Profibus y pantalla de visualización del estado de las combinaciones de arrancadores.
Era Minerals
Jalisco
Diseño, suministro, construcción, instalación y puesta en marcha de un tablero tipo CCM en baja tensión para industria minera.
Grupo PIASA
Veracruz y Oaxaca
Ingenierías eléctricas de media tensión para la conexión de subestación a tableros y CCM en los ingenios Tres Valles y Adolfo López Mateos.
CFE — Central Chankanaab
Cozumel, Quintana Roo
Ingeniería, suministro, instalación y puesta en marcha de centros de control de motores en corriente alterna y corriente continua.
¿Cuántos motores necesita controlar?
Compártanos su lista de motores, la plataforma de control y las condiciones del sitio. En 7–12 días hábiles le presentamos la especificación técnica del CCM y la propuesta técnico-económica — sin costo.
