Diagnóstico
Levantamos requisitos eléctricos y normativos.
Línea extra alta tensión
Cables extra alta tensión 66–400 kV
Suministro EHV para líneas y subestaciones críticas, con control técnico y logística internacional.
- ✓Ingeniería y especificación EHV
- ✓Ensayos tipo y documentación
- ✓Entrega coordinada por fases
Construcciones disponibles
Seis vainas metálicas sobre el mismo núcleo XLPE. La elección depende del terreno, la profundidad y el nivel de estanqueidad que exija el proyecto.
Fabricantes disponibles: KEI Wires & Cables (stock México) · Südkabel (fabricación alemana, proyectos EHV de alta ingeniería)
Seis construcciones sobre el mismo núcleo
Las seis comparten conductor, aislamiento y pantallas. Lo que cambia es la vaina metálica — la capa 7 — y con ella la estanqueidad al agua, el peso, el radio de curvatura y el costo. Elige una para ver su corte y su despiece capa por capa.

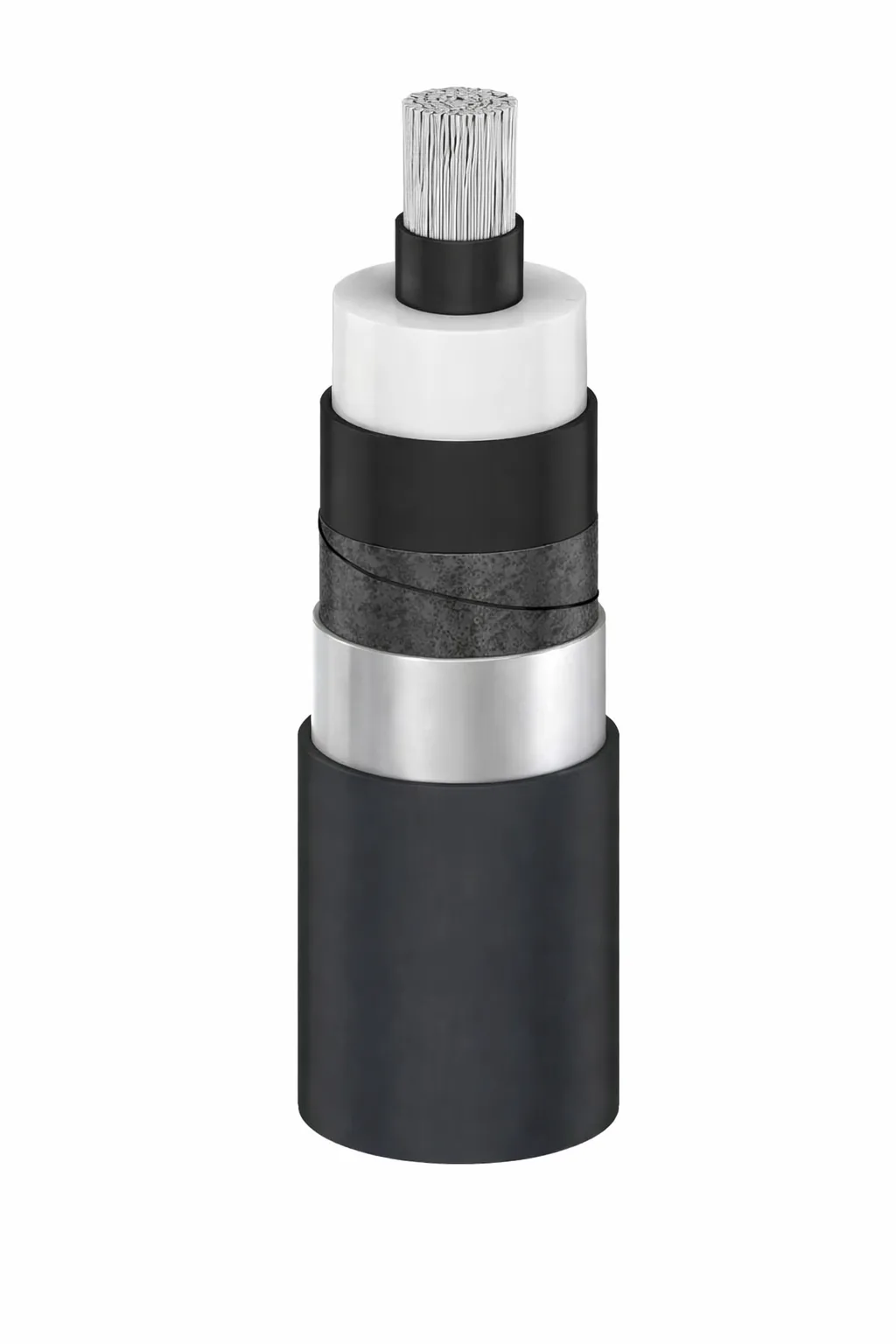

A Vaina de aluminio lisa
Cable de potencia unipolar con aislante XLPE. Vaina de aluminio lisa soldada longitudinalmente.
Despiece, del centro hacia afuera
Cómo trabajamos
Gestión técnica y suministro EHV con control de riesgos.
Especificación
Construcción, pruebas y documentación técnica.
Suministro
Entrega programada y trazabilidad completa.
Portafolio de fabricantes
No llegamos con un solo catálogo. Llegamos con la especificación correcta para tu proyecto.
VMS Energy selecciona el fabricante óptimo según el nivel de tensión, sector, norma aplicable, disponibilidad y cronograma de tu proyecto. KEI Wires & Cables es nuestro partner estratégico principal, pero trabajamos con los mejores fabricantes del mundo cuando el proyecto lo requiere.
KEI Wires & Cables
Representante autorizado para México. Potencia MT/AT/EHV, cables ESP para Oil & Gas, fotovoltaicos, instrumentación y control. Primera opción para la mayoría de proyectos industriales en México.
Südkabel
Especialidad en cables EHV de alta ingeniería (fabricación alemana). Ideal cuando el proyecto requiere estándares europeos, certificaciones VDE o construcciones especiales para transmisión de extra alta tensión.
Helukabel
Soluciones para control, instrumentación y aplicaciones especiales: LSZH para espacios confinados, EMC blindados, alta temperatura (silicona), cables para industria alimentaria y robótica.
Condumex / Viakon
Fabricación nacional bajo NMX-J. Baja tensión y control con tiempos de entrega cortos. Ideal para proyectos con componente nacional requerida o urgencias en campo. Cumplimiento NOM-001-SEDE.
EPC Integrado
Cuando VMS suministra el cable, ya sabe cómo va a instalarse — porque somos quienes lo instalarán.
A través de VMShop puedes solicitar cotización de cable directamente — con o sin proyecto EPC. Si el suministro forma parte de un proyecto EPC que VMS ingenia y construye, el cable queda integrado al MTO con logística por hitos y responsabilidad única. Si solo necesitas el material, también te apoyamos con la misma rigurosidad técnica.
- Ingeniería: Especificamos el cable correcto según carga, ruta, ambiente y normativa — no el cable más económico en catálogo.
- MTO coordinado: El listado de materiales de cable está sincronizado con el cronograma de construcción, no con el inventario del proveedor.
- Logística por hitos: Entregamos cable cuando la obra lo necesita, en la cantidad correcta y con trazabilidad completa por bobina.
- Responsabilidad única: Una sola empresa responde por especificación, suministro, instalación, pruebas y commissioning.
Si solo necesitas suministro sin instalación, también podemos apoyarte — con la misma rigurosidad técnica y logística que aplicamos en nuestros proyectos EPC.
Aplicaciones objetivo
- Líneas de transmisión EHV y derivaciones
- Interconexión de subestaciones críticas
- Expansión de infraestructura eléctrica industrial
Valor para tu proyecto
- Revisión técnica de especificación y alcance
- Alineación con requerimientos de norma
- Planeación logística internacional y por fases
Notas de Ingeniería EHV
Criterios clave para proyectos de extra alta tensión (66–400 kV)
Los proyectos EHV requieren más que un proveedor de cable. Requieren un integrador que coordine ingeniería de detalle, pruebas tipo, empalmes, terminaciones y puesta en servicio bajo un solo responsable.
- Pruebas tipo (type tests): Verificar que el fabricante cuente con pruebas IEC 60840 / IEC 62067 vigentes para la construcción específica. Solicitar informes de laboratorio, no solo declaraciones de cumplimiento.
- Tiempos de fabricación: Cable EHV sobre pedido requiere entre 16 y 28 semanas de fabricación en fábrica. Este tiempo debe integrarse al cronograma EPC antes de comprometer cualquier fecha de puesta en energía.
- Empalmes y terminaciones: Son parte crítica del sistema. VMS coordina el suministro de accesorios compatibles (empalmes premoldeados, terminaciones interiores/exteriores) y puede ejecutar la instalación con personal especializado.
- Normas aplicables: IEC 60840 (66–150 kV), IEC 62067 (150–500 kV). Para interconexiones con CFE, revisar especificaciones técnicas LAPEM vigentes. Para proyectos con financiamiento internacional, verificar si el banco requiere IEEE o BS.
- Logística internacional: Südkabel (Alemania) y KEI (India) requieren coordinación de importación, despacho aduanal y transporte especializado para bobinas de gran formato. VMS gestiona todo el proceso.
IEC 60840
IEC 62067
LAPEM/CFE
IEEE Std.
BS 7870
¿Términos como EHV, U0/U, LAPEM, IEC 60840 o IEC 62067? Consúltalos en el glosario técnico de cable →
Preguntas frecuentes — Extra alta tensión
¿Cuánto tiempo tarda en fabricarse un cable EHV?
Entre 16 y 28 semanas según el nivel de tensión, sección y fabricante. Este tiempo debe estar incluido en el cronograma EPC desde la etapa de ingeniería básica. VMS alerta sobre este plazo en el diagnóstico inicial.
¿Qué fabricantes manejan para EHV?
KEI Wires & Cables para la mayoría de proyectos. Südkabel (Alemania) para proyectos que requieren fabricación europea, norma VDE o estándares de alta ingeniería. La selección depende del nivel de tensión, norma del proyecto y cronograma.
¿VMS también instala el cable EHV o solo lo suministra?
VMS Energy es contratista EPC. Podemos integrar suministro, tendido, empalmes, terminaciones y pruebas de alta tensión (hipot, descargas parciales) bajo un solo contrato. Esta integración elimina el riesgo de interfaces entre contratistas.
¿Qué proyecto mínimo justifica gestión EHV con VMS?
No hay un tamaño mínimo. Hemos coordinado desde derivaciones de un solo circuito hasta líneas de transmisión completas. Lo que sí requerimos es que el proyecto cuente con especificación técnica o al menos condiciones de operación definidas para iniciar el diagnóstico.
Proyectos de referencia
Proyectos de alta y extra alta tensión ejecutados
CH Angostura — CFE
Chiapas
Sistemas de cable de potencia de 400 kV para dos turbinas hidroeléctricas.
CH Angostura y CH Manuel Moreno Torres — CFE
Chiapas
Sistemas de cable de potencia de 400 kV para cuatro turbinas hidroeléctricas.
Cables de extra alta tensión para transmisión — cotice su proyecto
Suministro para redes de transmisión y generación a gran escala. Soporte técnico y trazabilidad de origen.
